NCP1014的非隔离降压电路

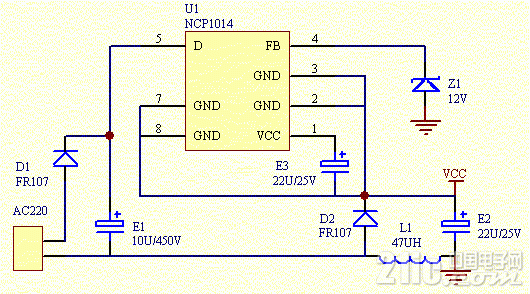

本帖最后由 oldzhang 于 2015-7-14 20:51 编辑 用NCP1014的做了一款非隔离稳压电源，220v市电输入，直流输出可以达到48v。

换稳压管可以得到不同的电压。

具有电流过载短路保护功能，电流过大时，NCP1014打嗝式工作。

对元件没有特殊要求，稳压管电流很小，可以用0.5W的，NCP1014的工作频率实测为150Khz，电感不要太大，输出功率会变小。

输出电流比较小，在100mA量级。

可以替代电容降压电路。

和LNK564有几乎相同的功能，注意两者的电压反馈端的相位是反的。

NCP1014内部自带电流取样，FB端是电压取样端，当FB端所使用的内部基准是0.5v。

如果想微调输出电压，可以在稳压管上串联电阻，增加输出电压。

不知自供电的电源芯片，除了NCP101X,LNK302/4/5/6，LNK362/4,LNK564，FSD200，还有那些，哪个电流大些 本帖最后由 oldzhang 于 2015-8-29 11:11 编辑 输出纹波小的电路，这种BUCK电路适合于这种输入和输出电压差别较大的场合，在压差比较大时，开关导通时间短，只给电感储存能量，开关断开时，电感释放能量。

学习了 谢谢lz！ 本帖最后由 oldzhang 于 2015-7-24 18:00 编辑 查了一下，自供电的电源芯片还不少：FSD200；LNK306/364；NCP1200A;vipER22A;str-a635x，用于电磁炉，DVD的好多都是自供电的小电源电源芯片，试验了NCP1014，很好用，还试验了3个引脚的TOP223，不知是不得法还是不会用，没法做BUCK型，怎么调都不行。

下一步准备试验外带功率MOSFET和电流取样电阻的NCP1200A,希望能得到功率大点的BUCK。
