请大神看看为什么会产生这种现象

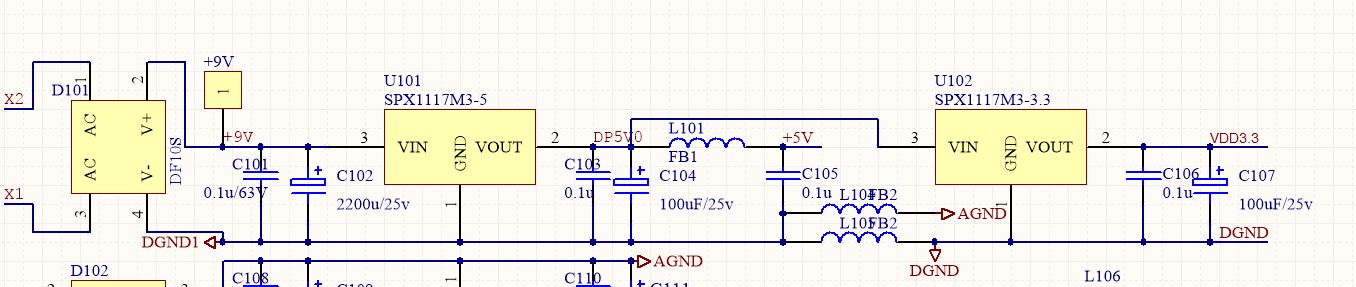

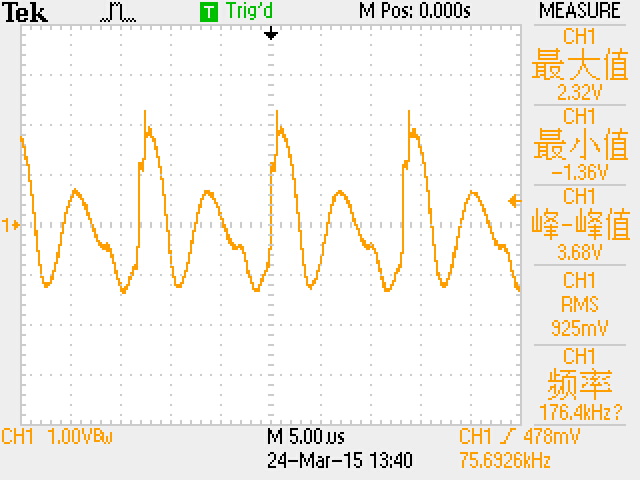

本帖最后由 liunixy 于 2015-3-24 14:27 编辑 示波器测量原理图中DGND1与DGND两点， 测得如图波形，求解释！满意回复+2caoenq 查看完整内容应该改是地铺的有问题，他们之间的电感换成导线试一试+2maychang 查看完整内容地线上加电感，只有很特殊的情况才会这样做。

而且地线上串联电感有相当的讲究，不是随便串联一个就可以的。

+2243671731qq 查看完整内容两个地之间串联电感（磁珠），高频时当然有阻抗，你可以试试把示波器的输入滤波带宽改一下，例如，低通滤波，截止频率10KHZ，这个电压应该就会小很多。

仅个人意 ...+2243671731qq 查看完整内容这个高频来的地方太多了：电路板内部数字信号，开关动作，整流电路引入，都有可能，水平有限+2mmuuss586 查看完整内容现在电感多大啊；换成小电感值看看；+2cool_coder 查看完整内容电流会在流经的阻抗上产生压降，再正常不过了。

沿着电流路径检查后面的电路看看，有什么不同。

+2陆建飞 查看完整内容你是用的电源模块吧，后面电容负载太大，还有电容负载在一个区间时是稳定的+2logitech66 查看完整内容可以考虑换个0欧姆的电阻试试啊+1陆建飞 查看完整内容这是震荡了+1mmuuss586 查看完整内容那说明有高频干扰了； 本帖最后由 liunixy 于 2015-3-24 14:29 编辑 请各位大神看看！~应该改是地铺的有问题，他们之间的电感换成导线试一试地线上加电感，只有很特殊的情况才会这样做。

而且地线上串联电感有相当的讲究，不是随便串联一个就可以的。

两个地之间串联电感（磁珠），高频时当然有阻抗，你可以试试把示波器的输入滤波带宽改一下，例如，低通滤波，截止频率10KHZ，这个电压应该就会小很多。

仅个人意见
