求助关于TL431在48V电路应用中耐压的问题

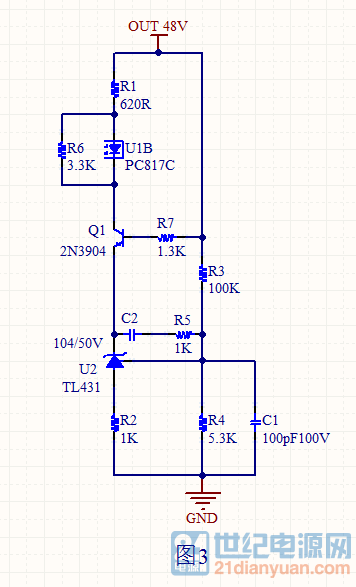

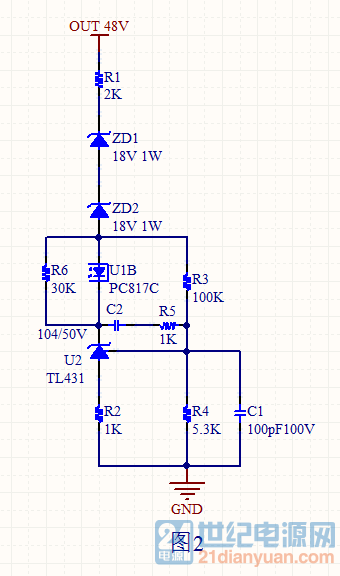

更正一下，图2满载电压会慢慢升高到55V，图2满载电压会慢慢升高到49.07V后稳定。图2中R4不是5.3K，是26.3K
431最下面不要发电阻
431串联足够大的电阻，使431满足最小1.5ma电流即可50V串联30K电阻即可
那个二极管全部去掉
下载附件
但是还有一个稳压管，会不会温度升高后，输出的电压会有变化。我个人感觉只要有稳压管，它就会随温度的升高，输出电压会慢慢升高。 如果使用稳压管就不要在使用431了啊 最好用电阻串联 首先你的满足431的工作电流1到100MA，串电阻和稳压管都行， 用两个稳压管串联，不用TL431我也是使用过，前面再加2K的电阻，5.1K 、10K的电阻，还是电压会慢慢往上升高，我也郁闷了，人家也都是这么用，我用就不行，我想跳楼了。 那说明你别的参数设计有问题，但你把问题归结到了稳压管上。 稳压管电压漂移并不会导致输出电压不稳。取决于后面的取样和431 我也串联过稳压管降压，温度从-40度到70度，输出电压没问题啊。 理论上是没有问题，但是应用就不理想，郁闷。 那就看看是什么原因造成的啊，比如设计48V，结果飘到55V，难道你的环路不调整输出？为什么环路不减小占空比将输出调整下来？找到问题才好解决。 C2这么大可以么？ 参数调整一下，或者电容质量问题 短路掉R2吧 我认为这种情况是
1，流过光耦的电流不足，反馈失调。
2，R2由于导通电流的变化引其上的电压变化，导致431的检测基准漂移
由这两方面共同造成的输出电压失调。我觉得最好在光耦的输入端到地并一个容量较大的电容，不然负载变化时输出也会有电压失调现象

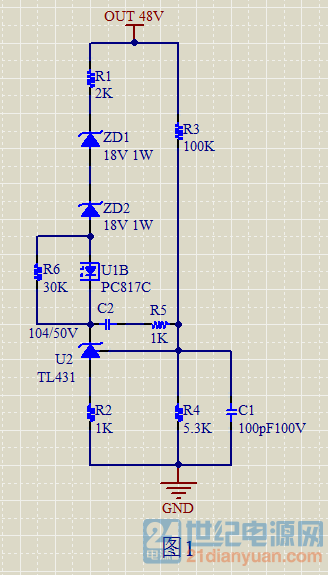

那楼上认为流过光耦的电流多大呢 问题解决了吗 ，你这48V ，我这要用到 220V 更崩溃占空比 都是一个周最大占空比 然后几个周期后一个周期突然减小 只说图1.
R2 放在那里做什么，直接换成0R。
R6 太大（难道是为了省电），改成1~2k。 您好 我的和他的类似 是不是这样用呢
下载附件
用电阻分压后，给431和光耦供电吗？
R8应该改为直接并在光耦两端，阻值1~2k。 对， R8 是并在光耦两端，我刚看见 ，改图的时候可能改错了，可调电阻式调节流经二极管的电流，R8 是光耦二极管在不导通的时候给TL431提供一个工作电流。。
请问这个电路存在问题吗？
下载附件
电路原理上可以。
至于 阻值，容值这些，就要经过计算和调试了。 恩 好的 谢谢啦。我的问题在另一篇帖子上，您如果有时间也帮我看看 好吗 ？
BUCK电路 NCP1252 +TL431+光耦反馈的驱动波形 占空比问题，突然占空比减小-综合电源技术-世纪电源网社区
http://bbs.21专注于大电流电感设计、制造/thread-292770-1-1.html
这个帖子在哪见过，楼主是不是发过类似的帖子啊 最近才发的 下端阳极不应该有电阻，参考端电压是以下端为参考的，当反馈量大的时候电阻压降会把下端电压抬上去，导致参考点电压也要往上抬，导致输出也跟在变大了
