LC串联谐振电路的双环控制

发布时间:2021-01-07 10:26:42  来源:大电流电感厂家   查看:
本帖最后由 xiaoyao1112 于 2017-9-4 21:10 编辑

各位大神们,大家好。最近在做串联谐振电路遇到了些问题,想请教下大家。

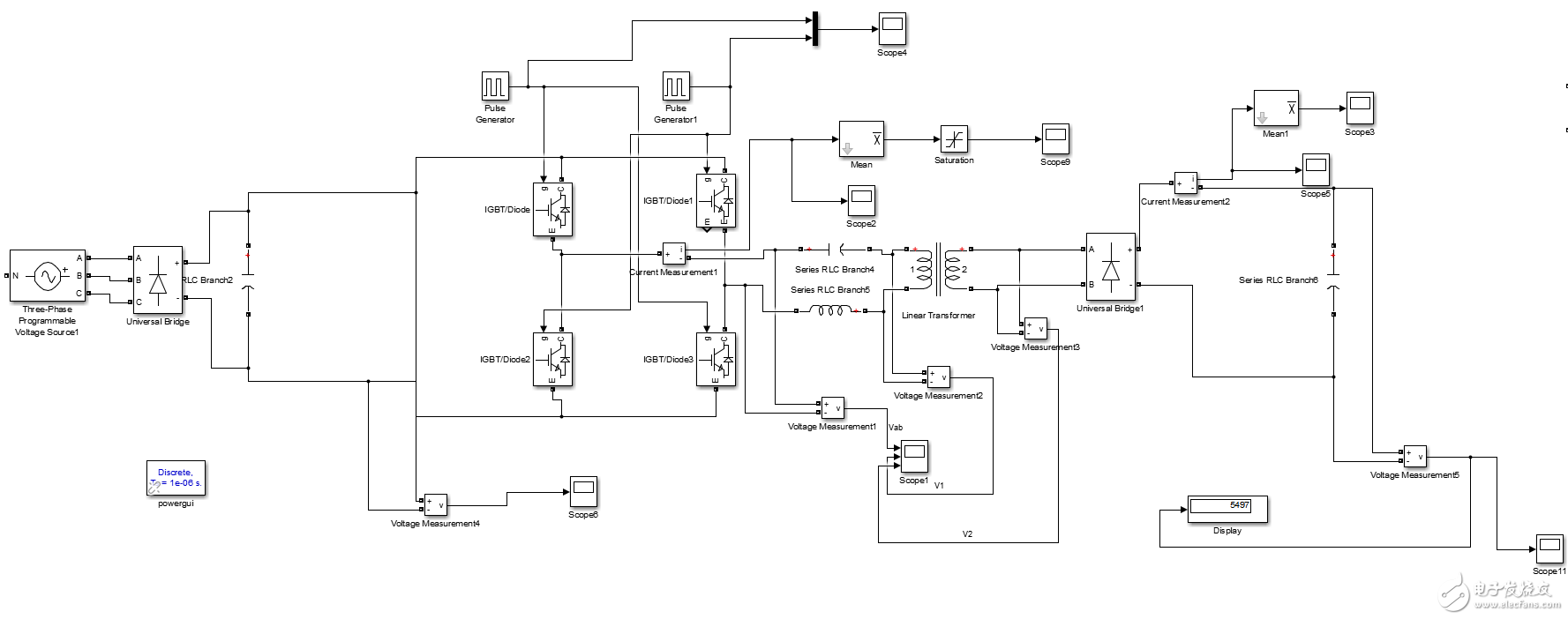

开环的串联谐振电路我已经做出来了,前级是三相不控整流,再是全桥逆变,后边是LC谐振,再加上不控整流,后边的负载是大电容,给电容充电。

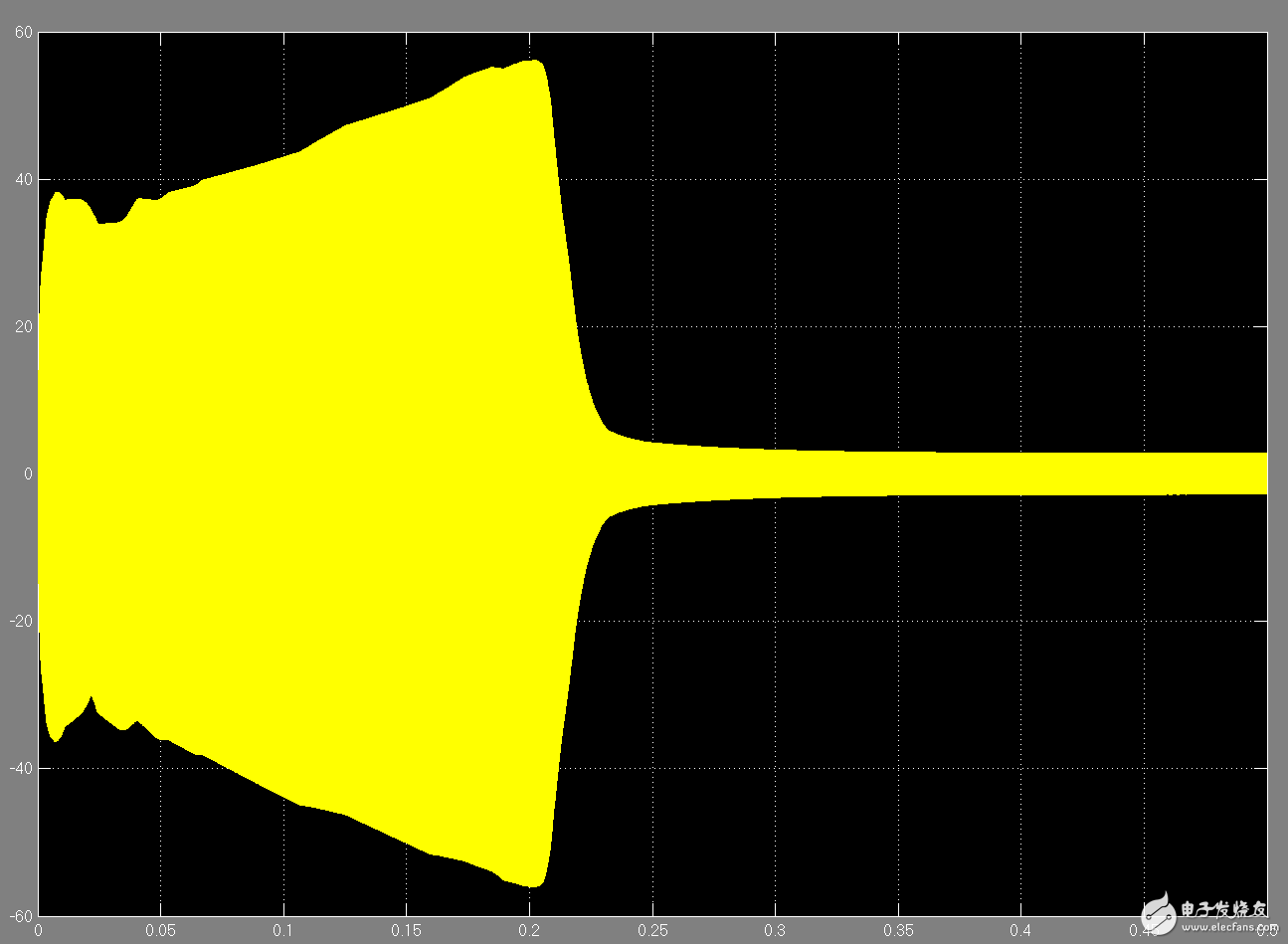

看论文里边说控制策略可以是恒流恒压充电,百度了下可以用双环控制,就是电压外环,电流内环,可是对于谐振电路,我不知道这个电流取哪个电流?我想的是谐振电流,但是谐振电流是交流电,。(第二张是谐振电流的波形)
想问下有人做过这方面的研究吗?万分感谢。


用boost升压电路又叫step-up converter,是一种常见的开关直流升压电路,它可以使输出电压比输入电压高。你这样太麻烦


战胜心魔 发表于 2017-9-5 18:43
用boost升压电路又叫step-up converter,是一种常见的开关直流升压电路,它可以使输出电压比输入电压高。你这样太麻烦

进来学习下,你这个信号是不是LC振荡产生的啊,楼主研究的方向挺高端啊


花不语怪风 发表于 2017-9-5 22:40
进来学习下,你这个信号是不是LC振荡产生的啊,楼主研究的方向挺高端啊

楼主的电源现在这么样了,现在也在学习做这种类型的软开关。可否发点资料学习一下。谢谢  543173846@qq.com


楼主电源现在这么样了,可否发点资料学习一下。543173846@qq.com
