[DCDC]12V升17V/5A的升压电路

大神推荐一个12V升17V/5A的升压电路，最重要的是安全性

XL6012

2428793084

BOOSTBOOSTBOOM!!!!!

lfc315发表于2017-8-3011:40

XL6012

过不了5A吧

YJGCSDYJ发表于2017-8-3013:52

过不了5A吧

lfc315发表于2017-8-3014:05

有5A输出的吗？配套12V转17V

YJGCSDYJ发表于2017-8-3014:26

有5A输出的吗？配套12V转17V

最大输出电流与使用的MOS管有关

lfc315发表于2017-8-3014:31

最大输出电流与使用的MOS管有关

你有相关的原理图吗

YJGCSDYJ发表于2017-8-3014:53

你有相关的原理图吗

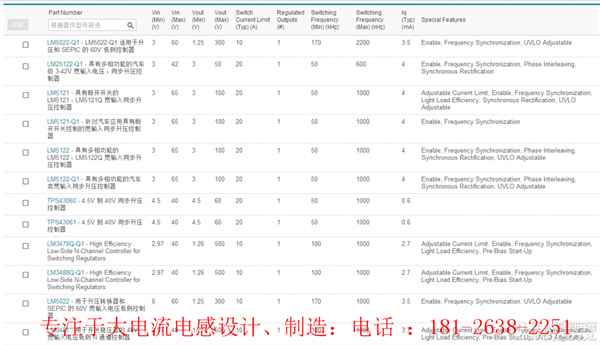

TI网站上不是有吗

我们这边可以做，不过要定制，有兴趣可以加Q504612850

ZCC9428产品特点：

1.本产品为高效率同步升压驱动芯片：

7.4V升到12V2A效率高达95%，可达4A稳定输出（典型值）

12V升到24V2A效率高达94%，可达4A稳定输出（典型值）

2.宽电压输入范围：3.0V~30V输入，可满足多种供电源升压

3.输出电压可调，最高可以输出35V电压

4.输入隔离功能，若输出端短路，通过外部MOS自动切断输出

5.芯片停止工作时电流＜1uA

6.完全符合IntelThunderboltPowerSpec.

7.芯片还包括欠压锁存，过流保护和过温保护

8.采用SOP16封装QQ:2863548732

YJGCSDYJ发表于2017-8-3013:52

过不了5A吧

标称10A的在实际中也过不了！！我曾用标称4A的，结果只输出400mA左右.询问厂家，厂家说那个标称是mos管的最大电流而不是电路的输出电流,和国外不一样。

是汉字高深还是套路闹不懂！

用升压芯片CN5120

附CN5120技术说明书。

hdwgt发表于2018-7-1109:35

标称10A的在实际中也过不了！！我曾用标称4A的，结果只输出400mA左右.询问厂家，厂家说那个标称是mos管的...

中广芯源SC367117v5A完全没问题的，可以来电咨询15014043136
